Chất lượng sản phẩm composite sợi carbon được kiểm tra như thế nào? Giải pháp ứng dụng kiểm tra không phá hủy bằng tia X trong ngành sản phẩm CFRP.

Vật liệu composite sợi carbon: Vật liệu quan trọng trong sản xuất tiên tiến

Vật liệu composite sợi carbon là một loại vật liệu hiệu suất cao được tạo thành từ sợi carbon kết hợp với nền nhựa.

So với vật liệu kim loại truyền thống, CFRP có những ưu điểm sau:

• Độ bền cao / Độ cứng cao
• Trọng lượng nhẹ
• Khả năng chống mỏi vượt trội
• Khả năng chống ăn mòn tốt

Do đó, CFRP được ứng dụng rộng rãi trong:

• Kết cấu hàng không vũ trụ
• Chi tiết nhẹ hóa trong ô tô
• Thiết bị thể thao cao cấp
• Phương tiện giao thông đường sắt
• Thiết bị năng lượng gió và năng lượng tái tạo
• Thiết bị tự động hóa công nghiệp
• Kết cấu hàng hải và kỹ thuật biển

Với việc ứng dụng vật liệu composite ngày càng mở rộng, làm thế nào để đảm bảo chất lượng sản phẩm composite và độ tin cậy của kết cấu đã trở thành vấn đề quan trọng, giúp các doanh nghiệp sản xuất nâng cao sức cạnh tranh kép trong quản lý chất lượng và quản lý chi phí.

Tại sao khuyết tật bên trong sản phẩm vật liệu carbon lại khó phát hiện?

Trong quá trình sản xuất sản phẩm composite, các công đoạn xếp lớp, đóng rắn và gia công có thể tạo ra nhiều loại khuyết tật bên trong, ví dụ như:

• Lỗ rỗng / Bọt khí
• Khuyết tật phân lớp
• Lệch hướng sợi
• Tích tụ nhựa
• Vết nứt hoặc vết gấp

Những khuyết tật này thường nằm sâu bên trong sản phẩm composite, rất khó phát hiện qua kiểm tra bề mặt thông thường.

Nếu khuyết tật không được nhận diện kịp thời, có thể dẫn đến:

• Giảm độ bền của vật liệu
• Tăng nguy cơ hỏng kết cấu
• Rút ngắn tuổi thọ sản phẩm

Vì vậy, ngành sản xuất composite thường áp dụng công nghệ kiểm tra không phá hủy (NDT) để kiểm soát chất lượng.

Nguyên lý công nghệ kiểm tra không phá hủy bằng tia X

Kiểm tra bằng tia X hoạt động dựa trên nguyên lý tia X xuyên qua cấu trúc bên trong vật liệu, tạo ra hình ảnh dựa trên sự khác biệt về mức độ hấp thụ tia X giữa các khu vực có mật độ vật liệu khác nhau, từ đó hiển thị cấu trúc bên trong.

So với các phương pháp kiểm tra truyền thống, kiểm tra bằng tia X có những ưu điểm sau:

✔ Không phá hủy sản phẩm
✔ Có thể quan sát cấu trúc bên trong vật liệu
✔ Hiệu quả kiểm tra cao, phù hợp với kiểm tra hàng loạt
✔ Có thể xác định vị trí và định lượng khuyết tật

Trong ngành sản phẩm composite, các phương pháp kiểm tra bằng tia X phổ biến bao gồm:

• DR (Digital Radiography – Chụp ảnh kỹ thuật số bằng tia X)
• CT (Computed Tomography – Chụp cắt lớp vi tính)

DR – Phù hợp với kiểm tra sản xuất

DR là công nghệ chụp ảnh kỹ thuật số tốc độ cao, thích hợp cho kiểm tra trên dây chuyền sản xuất hoặc kiểm tra hàng loạt.

Đặc điểm chính bao gồm:

• Tốc độ tạo ảnh nhanh
• Hiệu quả kiểm tra cao
• Có thể nhanh chóng nhận diện các khuyết tật điển hình

Các khuyết tật có thể phát hiện bao gồm:

• Lỗ rỗng
• Vết nứt
• Lệch hướng sợi
• Phân bố nhựa bất thường

Chụp CT: Phân tích cấu trúc ba chiều

Kiểm tra bằng CT tái tạo cấu trúc ba chiều bên trong vật liệu thông qua quét ở nhiều góc độ khác nhau.

So với kiểm tra DR, công nghệ CT có chiều thông tin cao hơn, có thể ứng dụng để:

• Phân tích cấu trúc ba chiều
• Xác định chính xác vị trí khuyết tật
• Đo kích thước và cấu trúc
• Phân tích hư hỏng

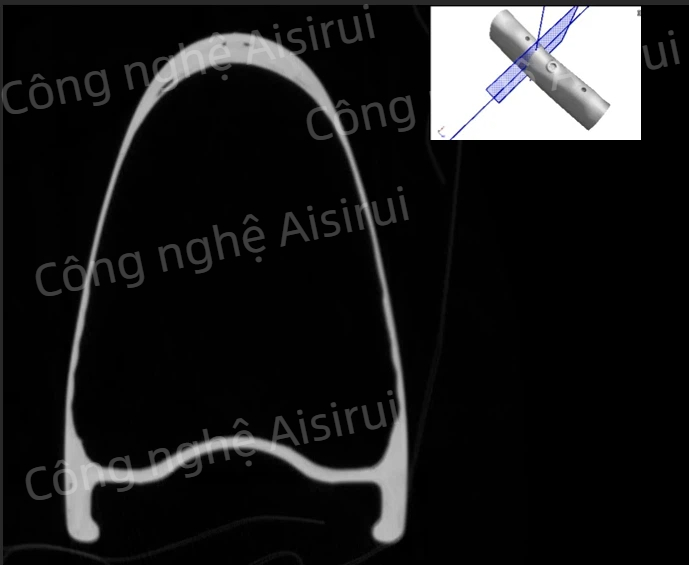

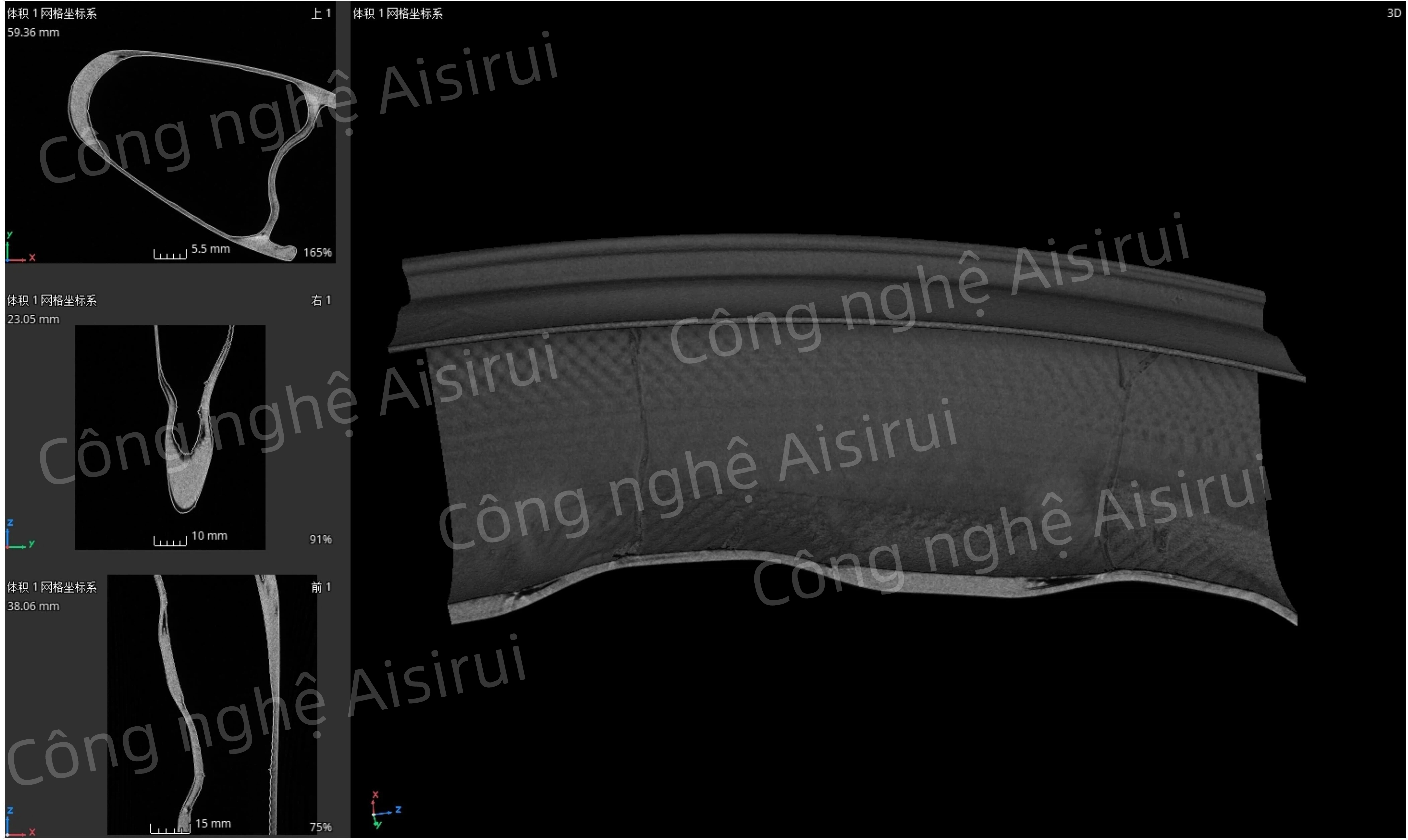

                                                                       Tái tạo cấu trúc ba chiều bằng CT đối với sản phẩm composite sợi carbon

Ứng dụng điển hình của kiểm tra bằng tia X trong ngành vật liệu composite

Với sự mở rộng không ngừng của vật liệu composite sợi carbon trong lĩnh vực sản xuất cao cấp, công nghệ kiểm tra bằng tia X cũng được ứng dụng rộng rãi trong kiểm soát chất lượng sản phẩm composite.

Các lĩnh vực ứng dụng điển hình bao gồm:

• Thiết bị thể thao cao cấp

• Kết cấu composite hàng không vũ trụ

• Chi tiết nhẹ hóa trong ô tô

• Thiết bị năng lượng và công nghiệp

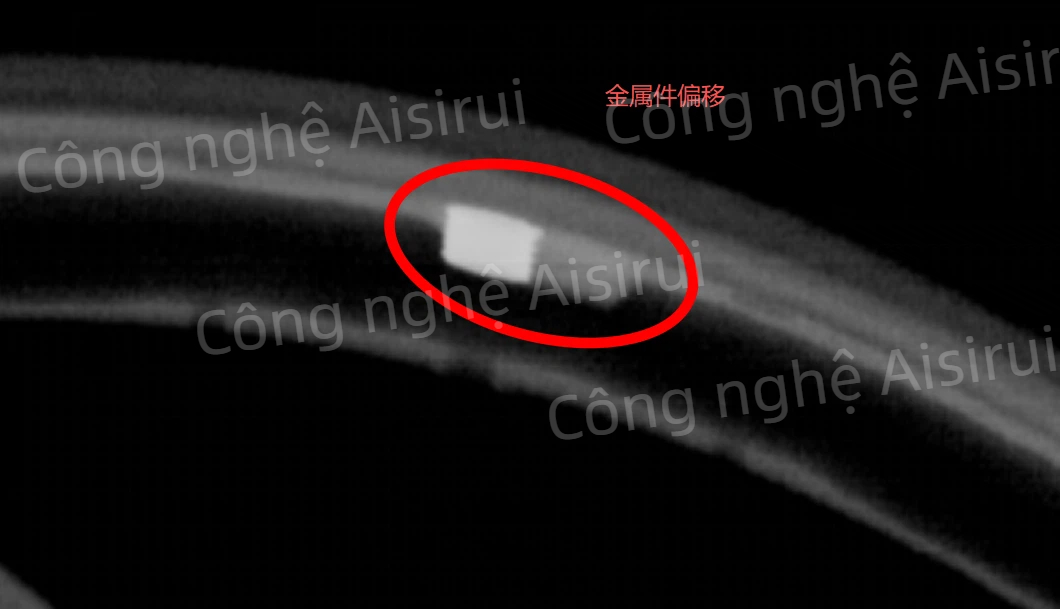

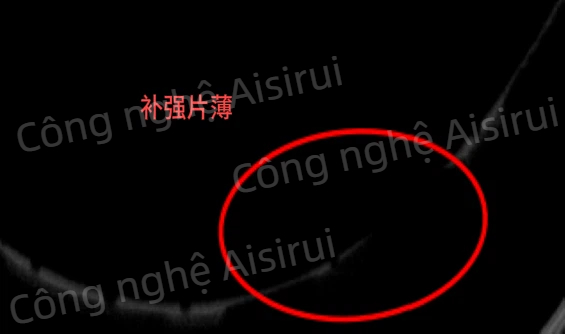

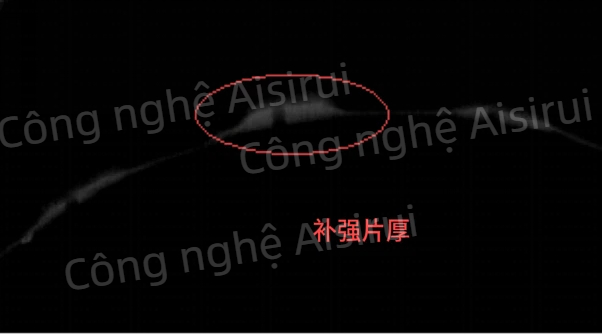

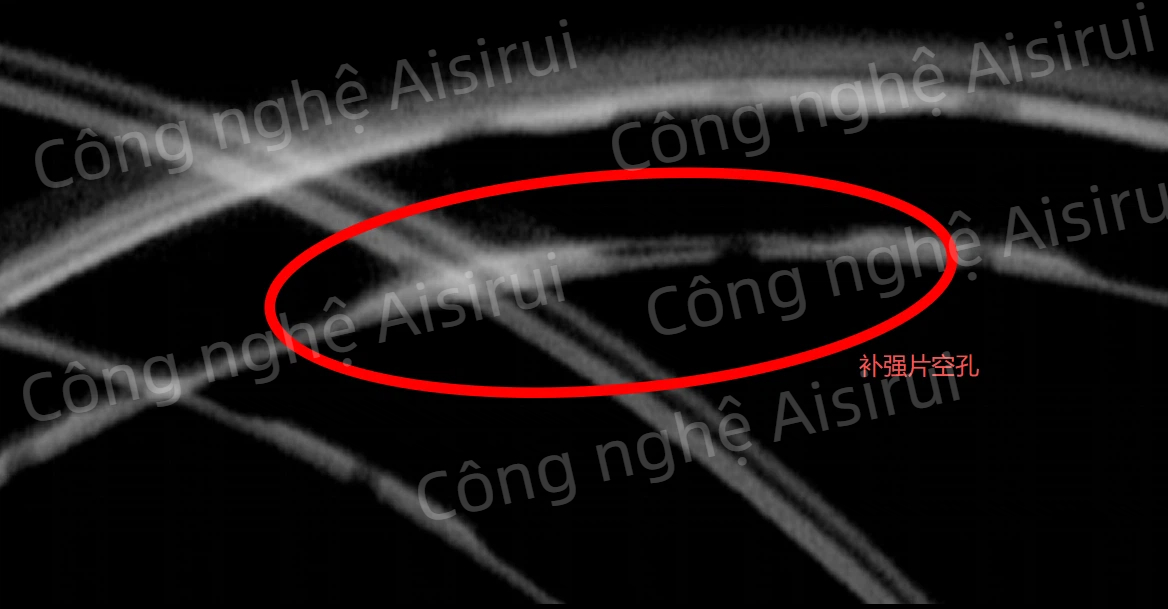

                                                                     Ví dụ kiểm tra khuyết tật cấu trúc cục bộ trên sản phẩm composite sợi carbon

Giá trị mà kiểm tra bằng tia X mang lại

Thông qua việc áp dụng hệ thống kiểm tra bằng tia X, doanh nghiệp có thể:

Nâng cao chất lượng sản phẩm
Phát hiện sớm các khuyết tật bên trong sản phẩm.

Giảm rủi ro về chất lượng
Ngăn chặn sản phẩm lỗi lưu thông ra thị trường.

Tăng hiệu quả sản xuất
Thực hiện kiểm tra tự động hóa và kiểm tra hàng loạt.

Xây dựng hệ thống dữ liệu chất lượng
Dữ liệu kiểm tra có thể được sử dụng để truy xuất chất lượng sản phẩm và tối ưu hóa quy trình sản xuất.

Giải pháp kiểm tra sản phẩm composite Aisirui

Để đáp ứng nhu cầu kiểm tra trong ngành sản phẩm composite, Aisirui cung cấp nhiều giải pháp thiết bị kiểm tra không phá hủy bằng tia X, cho phép kiểm tra chính xác cấu trúc bên trong của sản phẩm composite sợi carbon.

Hệ thống hỗ trợ:

Kiểm tra kỹ thuật số DR
Chụp cắt lớp CT
Nhận dạng khuyết tật tự động
Kiểm tra sản phẩm composite kích thước lớn

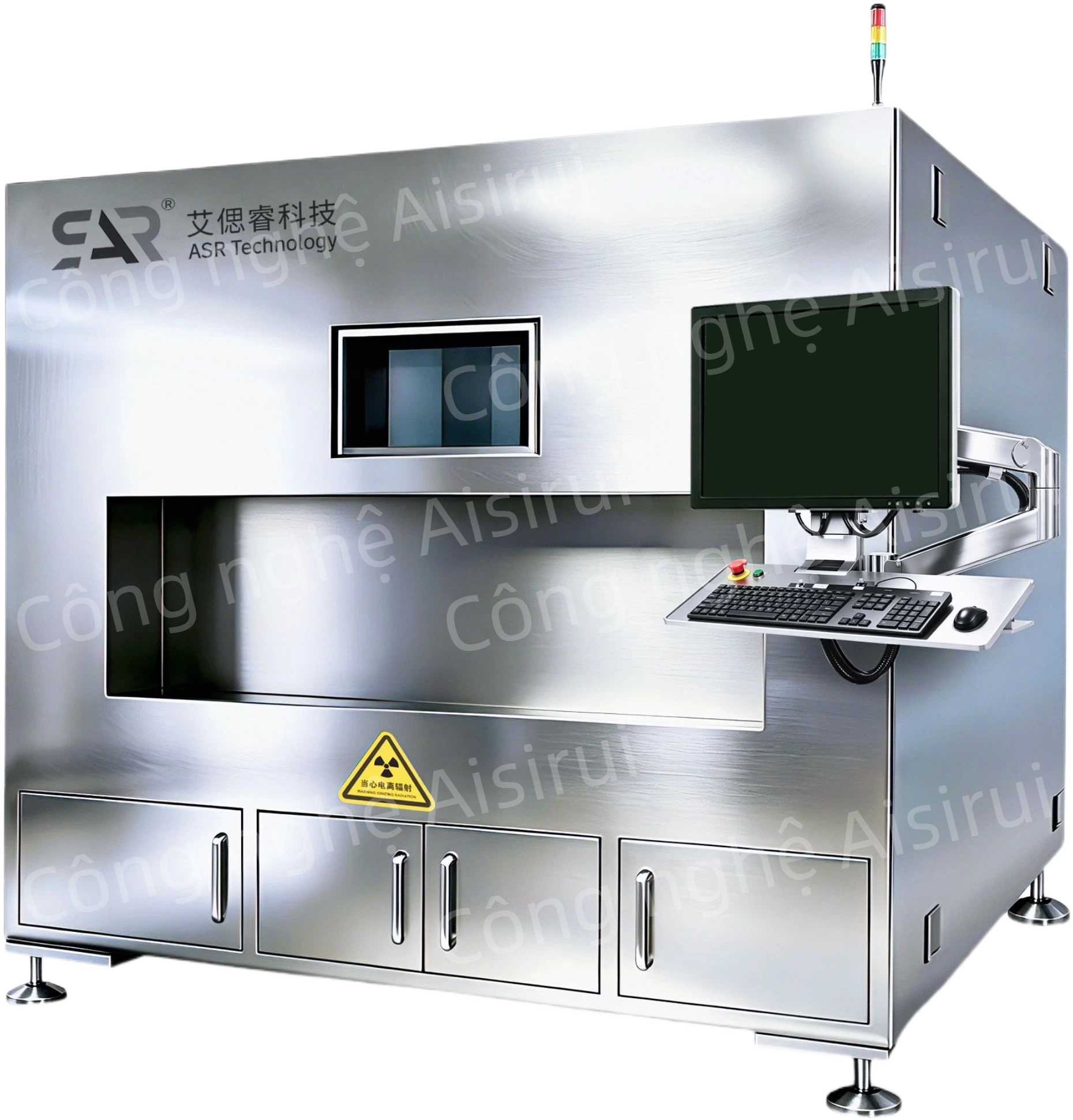

ASR-DT160I

Thiết bị kiểm tra hình ảnh kỹ thuật số bằng tia X, có khả năng phát hiện khuyết tật ở cấp độ micromet, phù hợp cho kiểm tra nhanh các sản phẩm composite sợi carbon.

Thiết bị có thể tạo ra hình ảnh rõ nét về cấu trúc bên trong sản phẩm composite, được sử dụng để nhận diện các khuyết tật điển hình như lỗ rỗng, phân lớp, vết nứt,… thích hợp cho kiểm tra sản xuất và ứng dụng kiểm soát chất lượng.

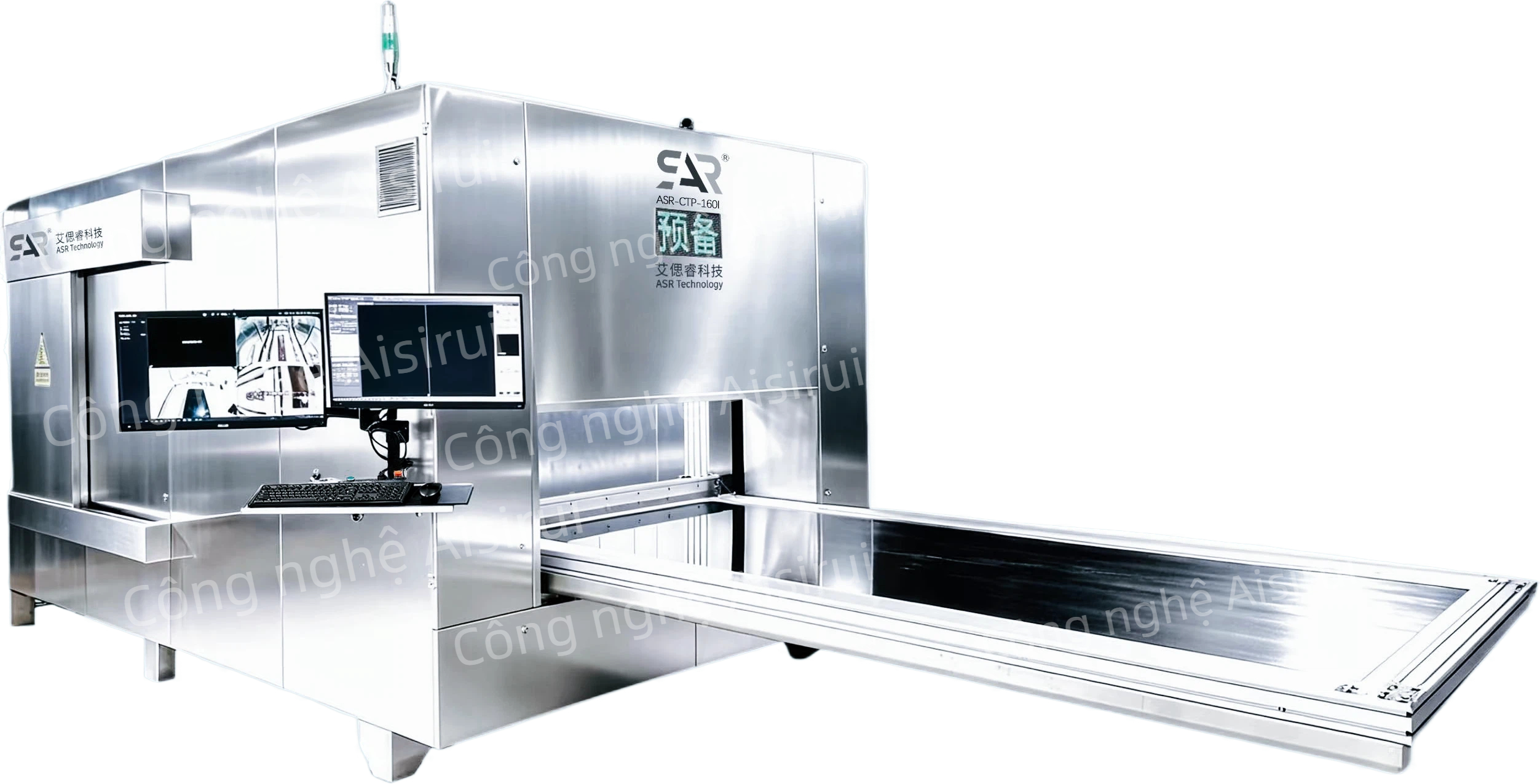

ASR-CTP160I

Thiết bị kiểm tra tích hợp kép DR/CT, tích hợp giữa chụp ảnh kỹ thuật số hai chiều (DR) và chụp cắt lớp vi tính ba chiều (CT).

Hệ thống có khả năng tái tạo ba chiều và phân tích chi tiết cấu trúc bên trong của sản phẩm composite sợi carbon, đáp ứng cả nhu cầu kiểm tra sản xuất và phân tích độ chính xác cao, phù hợp với các ứng dụng như nghiên cứu phát triển sản phẩm, tối ưu hóa quy trình và phân tích thất bại.

Sự kết hợp giữa công nghệ kiểm tra DR và CT cung cấp giải pháp kiểm tra không phá hủy toàn diện cho sản phẩm composite sợi carbon, từ kiểm tra sản xuất đến phân tích nghiên cứu và phát triển.

Khi ứng dụng của vật liệu composite ngày càng mở rộng,

tầm quan trọng của việc kiểm soát chất lượng sản phẩm composite ngày càng trở nên nổi bật.

Công nghệ kiểm tra không phá hủy bằng tia X, bằng cách làm cho cấu trúc bên trong trở nên "hữu hình",

đã cung cấp phương tiện kiểm tra chất lượng đáng tin cậy hơn cho ngành công nghiệp sản phẩm composite.

Để tìm hiểu thêm về giải pháp kiểm tra bằng tia X cho sản phẩm composite, vui lòng liên hệ:

    ASR Technology

Nhận thêm tài liệu kỹ thuật và các trường hợp ứng dụng.
