碳纤维复材制品质量如何检测？ X射线无损检测在CFRP制品行业的应用解决方案
碳纤维复合材料：先进制造的重要材料
碳纤维复合材料（Carbon Fiber Reinforced Polymer，CFRP）是一种由碳纤维与树脂基体复合而成的高性能材料。
与传统金属材料相比，CFRP具有以下优势：
- 高强度 / 高刚度
- 轻量化
- 抗疲劳性能优异
- 耐腐蚀性强
因此被广泛应用于：
- 航空航天结构件
- 汽车轻量化部件
- 高端运动器材
- 轨道交通装备
- 风电与新能源设备
- 工业自动化装备
- 船舶与海洋工程结构
碳纤维材料制品内部缺陷为何难以发现？
在复材制品制造过程中，铺层、固化和加工环节可能产生多种内部缺陷，例如：
- 空洞 / 气孔
- 分层缺陷
- 纤维偏移
- 树脂富集
- 裂纹或折痕
这些缺陷通常位于复材制品内部，通过外观检测很难发现。
若缺陷未被及时识别，可能导致：
• 材料强度下降
• 结构失效风险增加
• 产品寿命缩短
因此，复材制品行业普遍采用 无损检测技术（NDT） 进行质量控制。
X射线无损检测技术原理
X射线检测通过穿透材料内部结构，根据不同材料密度对射线吸收程度的差异形成图像，从而实现内部结构可视化。
与传统检测方式相比，X射线检测具有以下优势：
✔ 无损检测，不破坏产品
✔ 可观察材料内部结构
✔ 检测效率高，适合批量检测
✔ 可实现缺陷定位与量化分析
在复材制品行业中，常见的X射线检测方式包括：
• DR数字射线检测（Digital Radiography）
• CT计算机断层扫描（Computed Tomography）
DR数字射线检测是一种高速数字成像技术，适用于生产线或批量检测场景。
其主要特点包括：
- 成像速度快
- 检测效率高
- 可快速识别典型缺陷
可检测缺陷包括：
- 空洞
- 裂纹
- 纤维偏移
- 树脂分布异常
碳纤维复合材料结构件DR检测成像示例
CT扫描：实现三维结构分析
CT检测通过多角度扫描重建材料内部三维结构。
相比DR检测，CT技术具有更高的信息维度，可用于：
• 三维结构分析
• 缺陷精确定位
• 尺寸与结构测量
• 失效分析
碳纤维复材制品CT三维结构重建
X射线检测在复合材料行业的典型应用
随着碳纤维复合材料在高端制造领域的应用不断扩大，X射线检测技术也被广泛应用于复材制品质量控制。
典型应用领域包括：
- 高端运动器材
如碳纤维自行车车架、前叉、车把、轮圈、座管以及球拍等产品，可通过X射线检测内部结构质量。
- 航空航天复合材料结构件
用于检测复材制品结构完整性以及微小缺陷。
- 汽车轻量化部件
用于车身结构件、电池壳体等部件的质量检测。
- 新能源与工业装备
如风电叶片、复合材料结构件等。

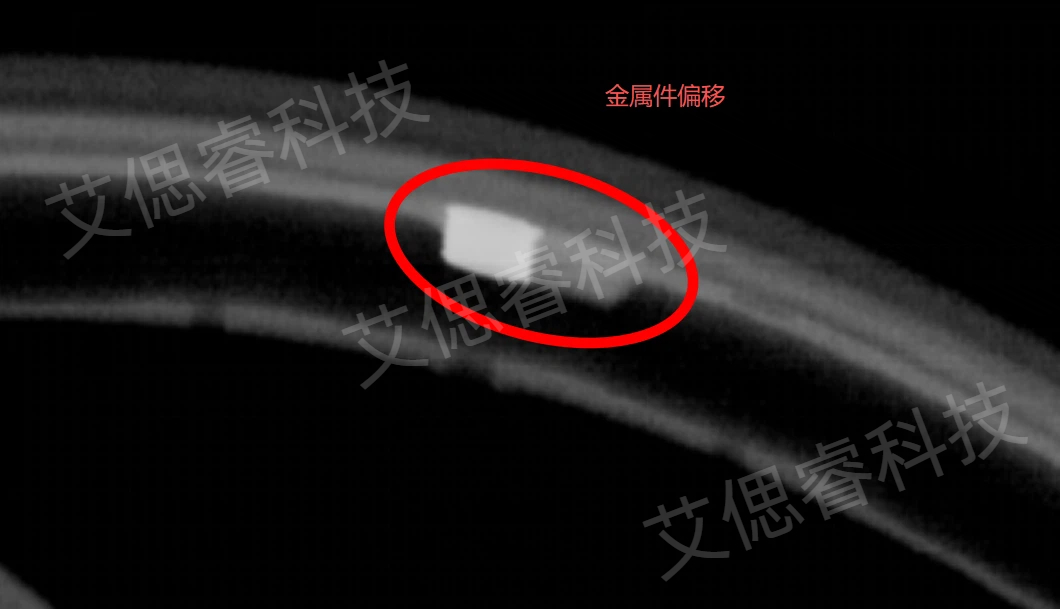

碳纤维复材制品局部结构缺陷检测示例
X射线检测带来的价值
通过引入X射线检测系统，企业可以：
- 提升产品质量
提前发现产品内部缺陷。
- 降低质量风险
避免不良产品进入市场。
- 提高生产效率
实现自动化检测与批量检测。
- 建立质量数据体系
检测数据可用于产品质量追溯与工艺优化。
艾偲睿 复材制品检测解决方案
为满足复材制品行业的检测需求，艾偲睿推出多种X射线无损检测设备解决方案，可实现对碳纤维复材制品内部结构的精准检测。
系统支持：
- DR数字射线检测
- CT断层扫描检测
- 自动缺陷识别
- 大尺寸复材制品检测

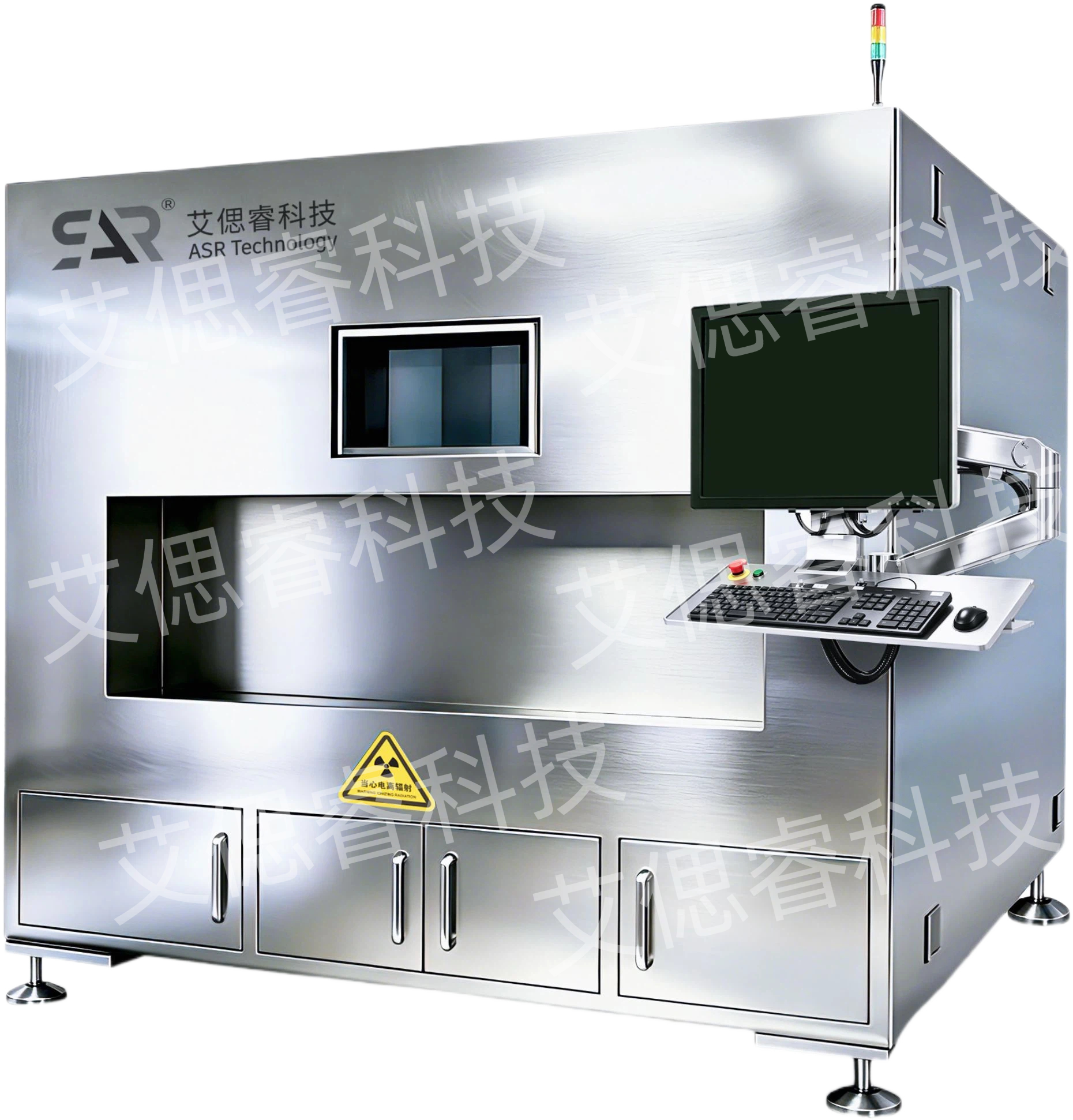

ASR-DT160I
X射线数字成像检测设备，可实现微米级缺陷检测，适用于碳纤维复材制品的快速检测。
设备可实现对复材制品内部结构的清晰成像，用于识别气孔、分层、裂纹等典型缺陷，适合生产检测与质量控制应用。

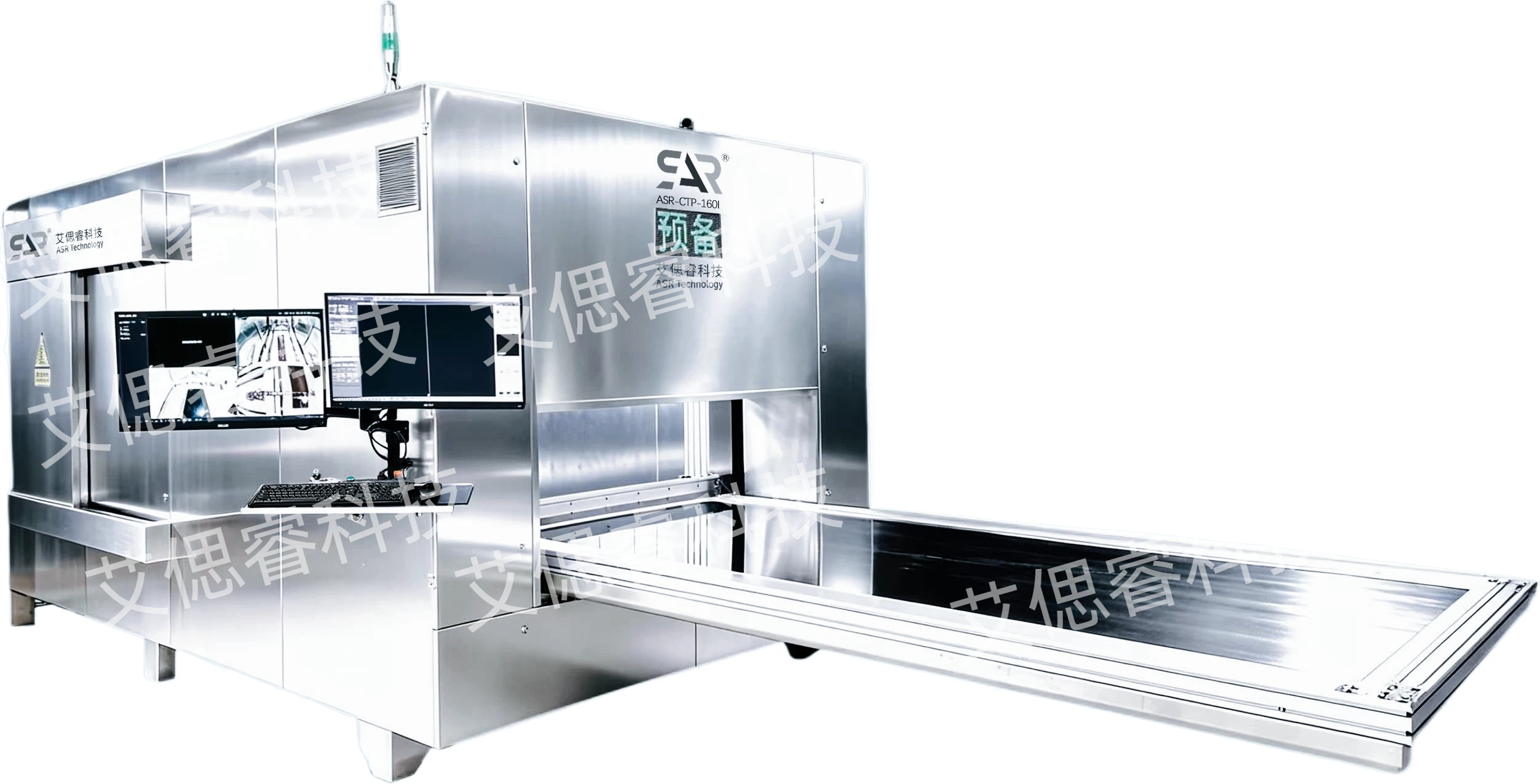

ASR-CTP160I
DR / CT双模一体化检测设备，集二维数字射线成像（DR）与三维计算机断层扫描（CT）于一体。
系统可实现对碳纤维复材制品内部结构的三维重建与精细分析，可满足生产检测与高精度分析需求，适用于产品研发、工艺优化及失效分析等应用场景。
通过DR与CT检测技术的结合，可为碳纤维复材制品提供从生产检测到研发分析的完整无损检测解决方案。
随着复合材料应用不断扩大，
复材制品质量控制的重要性愈发突出。
X射线无损检测技术通过让内部结构“可视化”，
为复材制品行业提供了更加可靠的质量检测手段。
如需了解复材制品X射线检测解决方案，欢迎联系：
艾偲睿科技
获取更多技术资料与应用案例
